單片機開發人員需要掌握的一項基本技能是，了解如何編寫驅動程序。在嵌入式系統中，通常有兩種類型的驅動程序：?jiǎn)纹瑱C(jī)外圍設備驅動程序和通過I2C，SPI或UART等接口連接的外部設備驅動程序。

如今，在許多情況下，單片機供應商都提供了其芯片的示例驅動程序，這些驅動程序可以按原樣使用，或者可能需要進行生產修改。外部驅動程序可能包含偽代碼，但是單片機開發人員幾乎總是自己編寫驅動程序。

針對這個問題，重要的是要意識到，我們有多種方法可以編寫驅動程序，并且編寫驅動程序的方式會極大地影響系統性能，能耗以及我們?cè)陂_發產品時希望跟蹤的許多其他因素。在本文中，英銳恩單片機開發工程師將探討幾種常見的單片機驅動程序設計模式，以及它們?nèi)绾斡绊憫?yīng)用程序代碼。

一、輪詢驅動程序

首先是開發驅動程序，用于對外圍設備進行輪詢以查看其是否準備發送或接收信息。輪詢驅動程序非常易于實現，因?yàn)樗鼈兺ǔＶ惠喸儤?biāo)志而已。例如，模數轉換器（ADC）驅動程序可能會啟動轉換序列，然后簡單地阻止處理器執行并不斷檢查ADC完成標志。這段代碼如下所示：

Adc_Start（）;
while（ADC_COMPLETE_FLAG == FALSE）;
AdcResults = Adc_ReadAll（）;
return AdcResults；

如上面的案例，代碼不斷輪詢ADC_COMPLETE_FLAG，大概將其映射到硬件位，以查看何時有數據可用。在將這樣的硬件測試稱為輪詢時，它會產生一些值得討論的特性。

首先，當我們有一個使用輪詢的驅動程序時，在大多數實現中，該驅動程序?qū)⒊蔀樽枞?qū)動程序。這意味著一旦調用驅動程序，它將不會從驅動程序返回，直到獲得所需的結果為止。在其他實現中，我們只需讓驅動程序檢查一次結果然后返回即可。在這種情況下，應用程序負責輪詢驅動程序，我們將認為驅動程序是非阻塞的。從設計的角度來看，由開發人員決定應在何處進行輪詢。在驅動程序中可以減輕應用程序的負擔，但是如果應用程序這樣做，則可以靈活地執行其他活動并以較低的速率輪詢驅動程序。

接下來，一般來說，輪詢非常容易實現。通常，開發人員所需要做的就是觀察寄存器中的幾位并監視它們，以決定何時與設備進行交互。最后，雖然易于實現，但通常認為輪詢效率低下。其他技術（例如使用中斷）僅在需要執行某些操作時才通知CPU，這會使輪詢效率非常低下。我經常將民意調查與一個長途旅行中坐車的孩子不斷詢問“我們到了嗎？”聯系起來。輪詢不斷問：“你準備好了嗎？現在怎么樣？現在？”。

這使我們可以使用中斷來實現更高效但稍微復雜的驅動程序。

二、中斷驅動程序

在驅動程序中使用中斷非常有用，因?yàn)樗梢源蟠筇岣叽a執行效率。中斷告訴處理器現在已經準備好驅動程序，而我們跳轉以處理該中斷，而不是不斷檢查是否該做某事。通常，我們可以使用兩種類型的中斷驅動程序機制：事件驅動程序和調度程序。當外圍設備中發生需要處理的事件時，事件驅動的驅動程序?qū)⒂|發中斷。例如，我們可能有一個UART驅動程序，當在緩沖區中接收到新字符時，該驅動程序?qū)⒂|發中斷。另一方面，我們可能有一個ADC驅動器，該驅動器使用計時器來安排訪問以開始采樣或處理接收到的數據。

使用中斷驅動的驅動程序雖然效率更高，但可能會增加設計的實現復雜性。首先，單片機開發人員需要啟用適當?shù)闹袛嘁栽隍?qū)動程序中使用，例如接收，發送和緩沖區已滿。我通常發現，由于現代中斷控制器的復雜性，單片機開發人員很難使中斷起作用。它們通常需要在外圍設備級別的通用寄存器中設置中斷，然后有時甚至需要配置優先級和其他設置。幾年前，我整理了有關配置中斷的分步指南，可以在此處下載。

接下來，使用中斷可能會導致需要遵循一些額外的因素。例如：

1.中斷時間短；
2.將共享變量聲明為volatile；
3.處理高優先級項目，然后卸載到應用程序進行處理。

誰都不想在驅動程序中發生事件時，執行數千行代碼的中斷。相反，應該處理的是關鍵任務，例如從UART緩沖區中提取字符并將其放入應用程序的循環緩沖區中。

最后，我們還需要擔心諸如中斷被禁用，中斷時序和運行速率，優先級以及是否有可能錯過中斷之類的問題。盡管其中一些項目似乎不值得付出額外的復雜性，但執行時間的改善卻是巨大的。例如，電池供電的設備可以進入深度睡眠模式，僅喚醒后將字符存儲在緩沖區中，然后返回睡眠狀態。這樣做可以節省大量的電量。

在某些情況下，在驅動程序中使用中斷確實是處理外圍事件的最佳方法。例如，您可以編寫一個輪詢的I2C驅動程序，但編寫一個在傳輸序列中發生的不同事件（如ack，nack等）時中斷的驅動程序，則驅動程序?qū)⒏蓛?，更小，更高效?br/>
三、DMA驅動的驅動程序

有些驅動程序會通過I2S和SDIO等系統移動大量數據。在這些類型的接口上管理緩沖區可能需要CPU不斷采取措施。如果CPU落后或必須處理其他系統事件，則數據可能會丟失或延遲，這可能會給用戶帶來明顯的問題，例如音頻跳躍。與吞吐量相關的開發人員可以改用DMA控制器在單片機中為CPU移動數據。

這些驅動程序背后的想法是，DMA控制器可以通過以下方式在單片機周圍移動數據：

（1）外圍到內存；
（2）內存到內存；
（3）內存到外圍。

使用DMA的好處是，當DMA通道為驅動程序移動數據時，CPU可以關閉其他操作，本質上可以同時完成兩件事。

迫切需要在驅動程序中使用DMA控制器以減少執行CPU的需要，但大多數單片機具有有限數量的可用DMA通道。因此，不能將每個驅動程序都編寫為使用DMA。取而代之的是，開發人員需要選擇帶寬受限的外圍設備，這些外圍設備將受益于DMA，例如外部存儲器，ADC和通信通道的接口。

在沒有I2S或SDIO的應用程序中，開發人員可以使用DMA將傳入的UART字符移動到循環緩沖區中，一旦設置了特定限制，該緩沖區將被處理。可以通過輪詢應用程序結構或通過DMA控制器設置中斷來監視此限制。您可以想象，DMA驅動程序是驅動程序最有效的實現，但是根據開發人員的技術水平以及他們以前是否使用過DMA，實現起來也可能很復雜。但是，單片機開發人員可以嘗試在其驅動程序中使用DMA。

結論

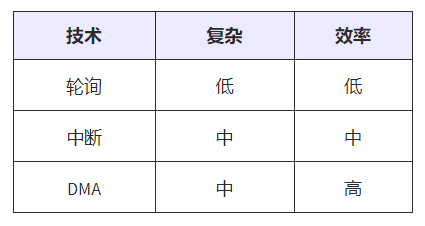

在本文中，我們研究了嵌入式開發人員可以用來為單片機外圍設備和外部設備編寫驅動程序的三種主要技術。為了比較地總結這些技術，下表為我們討論的每種技術以及實現的相對復雜性和執行效率。

通常，除非使用的外設速度很快（即幾Mbps），否則開發人員默認情況下應在輪詢實現上使用中斷驅動程序?qū)崿F(xiàn)。DMA可以用于任何驅動程序，但是我通常為需要高吞吐量的接口（例如外部存儲器或通信接口）保留DMA通道。但是，怎么選擇在很大程度上取決于最終應用程序。
