在本文中，我們將詳細討論P(yáng)WM。它代表脈沖寬度調制，是一種主要用于使用數字信號獲取模擬脈沖的技術。在相關單片機方案中，它在控制伺服和直流電動機中起著至關重要的作用。大多數工業應用都涉及PWM，其中負載需要脈沖電流，而不是變化的模擬信號。

PWM就像受控開關一樣工作，主要處理傳遞給負載的電流。當開關關閉時，它將指示負載無電流；當開關打開時，這意味著功率將在沒有壓降的情況下傳遞至負載。在本文中，我將介紹有關PWM的基本概念以及它如何在各種應用中使用，包括電機、加熱系統、液壓系統、控制閥和泵。

PWM是主要用于使用數字源獲取模擬信號的過程。

控制器不過是控制和處理施加到負載的輸入電流的控制器。PWM在高值和低值之間變化，其中高值指示施加5V，低值指示將接地信號施加到負載。這里要注意一下，上限值不一定對應于5V，它可以是基于負載工作電壓的任何值。這里提到5V只是為了讓你了解PWM如何在高值和低值之間切換。

我們可以根據占空比和每秒重復占空比所需的頻率輕松定義PWM技術。占空比突出顯示信號在ON和OFF位置之間切換的時間。用百分比表示。如果信號在總占空比的一半保持開啟，而在另一半保持關閉，則占空比將為50％。

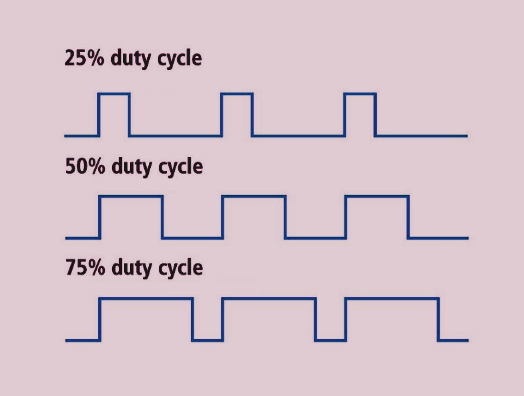

下圖以百分比形式顯示了占空比，該占空比主要與波形上的ON和OFF數字信號相關。

PWM控制信號的占空比，從而控制電動機的速度。如果占空比的頻率為50 Hz，則表示每秒完成50個占空比，稱其在高值和低值之間調節的速度之比。

PWM過程所需的頻率將根據應用的性質而變化。有些需要快速的占空比以更快的速度控制負載，而有些則需要低的占空比以保持過程平穩并避免功率損耗。負載的響應時間通常會為PWM所需的頻率設置路徑。重要的是要注意，電機速度與信號保持打開狀態的占空比持續時間成正比。接通信號的持續時間越長，電動機端子旋轉得越快，類似的斷開持續時間將導致電動機速度變慢。

使用PWM控制電機的方法是簡單地改變對電機的模擬信號。由于模擬信號會不斷變化地向電動機施加功率，因此無法保持電動機端子完全斷開或接通，因此，在此過程中會發生功率損耗，但是，PWM以脈沖形式輸送功率，從而使電動機端子保持處于完全開啟或關閉狀態。

LED實例

控制RGB LED是理解PWM概念的完美示例。通過改變每種顏色的占空比并每次改變其亮度都會給出特定的顏色，避免對每種顏色以相同的幅度調整占空比，這樣做會發出白光。

如果你以2 MHz的速度施加占空比為10％的紅燈，則大多數情況下，如你所見，紅燈將顯示為OFF。是的，它會開啟一小段時間，但因?yàn)樗鼪]有參與RGB LED所產生的閃光而出現，類似地，在100 MHz處施加占空比為10％的紅光會增加紅光的貢獻與較低頻率的應用相比，LED的開啟速度會更快。

電腦主板

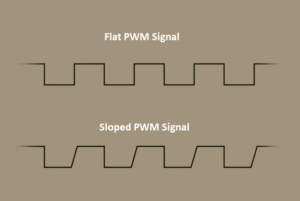

另一個例子是計算機主板，它需要PWM信號使其風扇與電源脈沖一起運行。如果在沒有PWM的情況下連續供電，則可能會對電路板造成嚴重?fù)p害，因?yàn)殡娐钒鍖⒁匀龠\(yùn)行而不會暫停。保持風扇運轉。如果你購買新電腦，可能會注意到風扇中添加了一個4引腳PWM接頭連接器，用于控制板的冷卻過程。在此值得一提的是，優先使用斜率占空比產生的PWM而不是使用斜率占空比產生的PWM。平一。由于后者在風扇低速運行時更容易產生喀嗒聲。同樣，當占空比接近100％時，風扇將全速運行。

PWM應用領域：

1.直流和伺服電機；
2.加熱系統；
3.液壓系統；
4.控制閥；
5.水泵；
6.電訊；
7.電腦應用；
