在本篇文章中，我們將進一步了解單片機一些外設的中斷：定時器，串行通信和ADC。下面將簡要介紹GPIO在單片機中的作用，并一些熟悉的外設中的中斷概念。

GPIO對單片機的作用

1.GPIO代表通用輸入/輸出，有時也稱為數字I/O控制器。

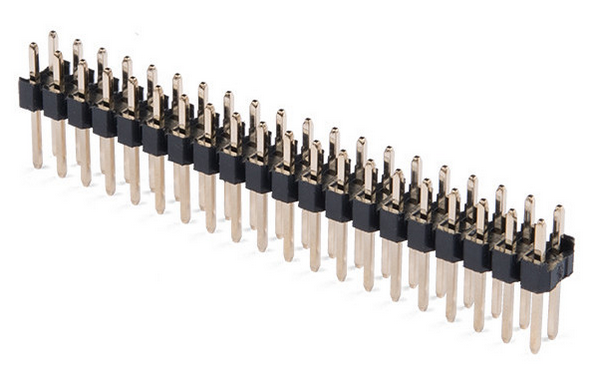

2.單片機具有通過其與外界交互的引腳。這些引腳通常產生或接收單片機處理的電信號。
3.GPIO是連接到單片機某些引腳的外設。

GPIO允許你將引腳配置為輸入或輸出。當引腳配置為輸入時，假設外部連接到引腳上的東西確定引腳上的電信號是什么。例如，如果我將引腳連接到開關，然后將該開關連接到電壓源，則可以使用該開關來控制引腳上的電信號是無電壓（0V）還是某個電壓（無論電壓為來源是）。當引腳配置為輸入時，單片機將決定引腳上的信號是什么。

引腳連接到單片機中的寄存器，允許你讀取值或?qū)⑺璧闹祵懭氤绦蛑械囊_。引腳上的值被編碼為一位（0或1）。0通常表示非常低的電壓，而1通常表示通常與單片機上的工作電壓等效的高壓。例如，對于以3.3V工作的STM32L151C6，當電壓小于0.99V時輸入被讀取為0，而當電壓大于2.31V時輸入被讀取為1。

其他外圍設備的中斷

下面，我們將簡要討論其他通用外設及其可能提供的中斷類型。

一、計時器

大多數單片機至少具有一個計時器。計時器包含與時鐘信號一起使用的計數器，以提供經過時間的感覺。計時器的計數，除了計數器的計數速度如何外，還確定“真實世界”的時間已流逝了多少。

大多數定時器可以配置為在計數到特定值時生成中斷，通常有兩種情況的中斷。

第一種情況是溢出。如果計數器正在向上計數，則這是達到最大值的時間。如果是遞減計數，則這是達到最小值的時間。達到溢出后，計數器的行為方式會不同地設計不同的單片機。有時，此行為是可配置的。

第二種情況是當它計算用戶特定的值時。不管引起中斷的事件是什么，通常都會在定時器內部設置一個標志，在中斷控制器內部設置一個標志，以及與定時器中斷相關的中斷向量。定時器可能有多個中斷向量，每個中斷向量都與一個不同的事件相關聯。


二、串行通訊

大多數單片機還具有串行通信，可以使它們將消息發送到其他設備。通常，有數據緩沖區（有時一個用于發送，另一個用于接收）。

可能會有一個中斷，使CPU知道剛剛在接收緩沖區中接收到數據。如果將數據放入發送緩沖區中，則可能會有中斷讓CPU知道已成功發送數據，因此緩沖區已準備好接收新數據。

某些通信帶有信號，設備必須首先確定誰可以發送消息。在這種情況下，可能會有一個中斷讓CPU知道另一設備已準備好接收或另一設備打算發送數據。

三、模數轉換器

一些單片機配備了模數轉換器，該模數轉換器接收在一定范圍內變化的模擬電壓，并轉換為二進制形式，供單片機進一步處理。對話過程需要時間，因此通常會有一個中斷來通知CPU，在CPU啟動轉換后完成轉換。
