盡管PCB設計流程可能駕輕就熟，但采取一些預防措施還是很必要的。這些都是為了確保電路正常運行，尤其是在處理大功率PCB時。英銳恩單片機開發工程師介紹，我們在開發電子產品的時候，隨著電子設備尺寸的不斷縮小，必須適當考慮電源和熱管理等設計方面。

本文將提出一些指導原則，設計師可以遵循設計一個PCB適合支持大功率應用。

一、跟蹤走線的寬度和厚度

原則上，走線越長，電阻越大，消散的熱量就越多。由于目的是最大限度地減少電力損失，為了確保電路的高可靠性和耐久性，建議盡可能保持導出高電流的走線。要正確計算走線的寬度，了解可通過走線的最大電流，設計人員可以依據IPC-2221標準中包含的公式，或使用在線計算器。

至于厚度，標準PCB的典型值約為內部層的17.5μm，外部層和地面平面的典型值約為35μm。大功率PCB通常使用較厚的銅來減少同一電流的走線寬度。這減少了PCB上的走線占用的空間。較厚的銅厚度范圍為35至105μm，通常用于大于10A的電流。使用較厚的銅不可避免地需要額外成本，但可以幫助節省板上的空間，因?yàn)檎扯容^高，所需的走線寬度要小得多。

二、PCB布局

在電子產品開發初期，就應該考慮PCB電路板的布局。適用于任何大功率PCB的一個重要規則是確定電源所走的路徑。流經電路的位置和功率量是評估PCB需要散發熱量的一個重要因素，這些影響印刷電路板布局的主要因素包括：

1.流經電路的功率水平。
2.電路板工作的環境溫度。
3.影響板的氣流量。
4.用于制造PCB的材料。
5.填充板的組件密度。

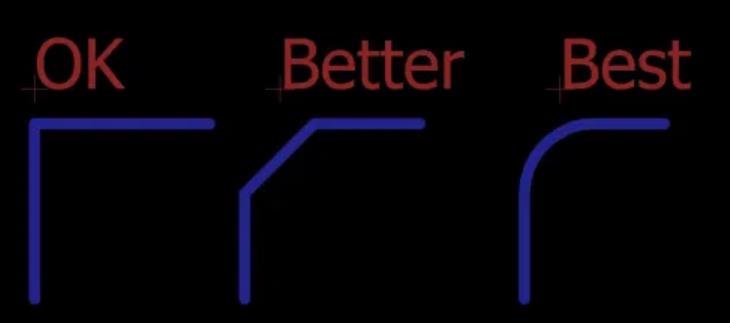

盡管現在電子產品開發時，不用過度考慮PCB的布局，但走線時還是要注意方向上的變化，建議避免直角，使用45°角度或曲線，如下圖所示。

三、電子組件放置

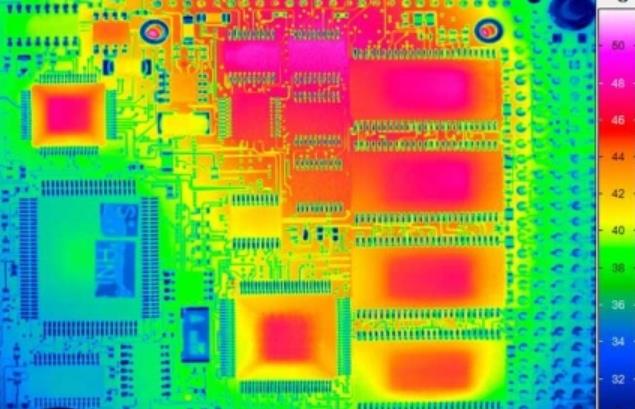

首先確定高壓轉換器或電源晶體管等高功率部件在PCB上的位置非常重要，這些部件會產生大量的熱量。高功率組件不應安裝在板的邊緣附近，因?yàn)檫@會導致熱量積聚和溫度顯著升高。高度集成的數字組件，如單片機、處理器和FPGA，應位于PCB的中心，以便全面實現均勻的熱擴散，從而降低溫度。無論如何，電力部件絕不應集中在同一區域，以避免熱聚集點的形成：相反，線性類型的安排是可取的。下圖為電子電路的熱分析，熱量最高的區域以紅色突出顯示。

電子組件的放置應從電源組件開始，其走線應盡可能短和寬，以消除噪音生成和不必要的地面回路。一般來說，以下規則適用：

1.識別和減少電流循環，特別是高電流路徑。
2.最大限度地減少組件之間的電阻電壓下降和其他寄生現象。
3.將高功率電路遠離敏感電路。
4.采取良好的接地措施。

在某些情況下，只要電子產品的外形允許，也可以將組件放置在幾個不同的板上。

四、散熱管理

適當?shù)纳峁芾硎潜匾?，這是為了保持每個組件在安全的溫度內運行。溫度最高不應超過制造商數據手冊中指示的限值。每個組件產生的熱量通過散熱片、散熱孔和風扇等傳輸?shù)酵獠俊?br/>
用于改善PCB熱管理的兩種主要技術是增加PCB上可用于散熱的區域，或者增加散熱組件（如風扇、液冷）。電子電路中使用的許多元件（如調節器、放大器和轉換器）對周圍環境的波動極為敏感。如果他們檢測到顯著的熱變化，熱量可能導致信號改變，產生錯誤，這些都會降低設備的可靠性。因此，熱絕緣這些敏感組件非常重要，以便它們不受板上產生的熱量的影響。

五、部分線路增加焊料

英銳恩單片機開發工程師介紹，另一種方式是讓走線添加跟多焊料，即在PCB的底層銅材料上補充額外的焊料，以增加走線的厚度，并降低PCB的電流承載組件的整體電阻。雖然它可能被視為一種解決方法，而不是設計規則，但該方法允許PCB走線承載更多的功率，而無需增加布線寬度。

六、去耦電容

使用去耦電容目的是減少電源軌道和接地之間的阻塞。去耦電容作為次要電源，為組件提供每個瞬時（電壓波紋或噪聲）所需的電流。在選擇去耦電容時，需要考慮幾個方面。這些因素包括：選擇正確的電容器值、介電材料、幾何形狀和電容器相對于電子元件的位置。

七、材料

大功率PCB的設計要求使用具有特殊特性的材料，首先是導熱率（TC）。傳統材料，如低成本FR-4，其TC約為0.20W/m.K。對于需要盡量減少熱增加的高功率應用，最好使用特定材料。此外，還必須使用熱膨脹（CTE）系數非常相似的導電材料和熱材料制造PCB，以防止因高功率或高溫的組件導致的任何膨脹或收縮，從而最大限度地減少材料的機械應力。
