在單片機應用方案中開發中，想要在LCD顯示ASCII字符并不難。下面英銳恩單片機開發工程師們分享了一個使用pic16f877單片機在16×2字符LCD上顯示ASCII字符的方法。

在本文中，將使用pic16f877單片機在16×2 LCD上打印/顯示ASCII字符。Lcd以8位模式與pic單片機接口。代碼是用C語言編寫的。高科技C編譯器用于編譯代碼，并且代碼是在Mp-lab ide中編寫的。將16×2 LCD與pic單片機接口并在LCD上顯示字符非常容易。只有一點點復雜的部分是如何在LCD上生成/顯示ASCII字符。好了，你無需生成16×2 LCD控制器（HD44780）Ram中已經存在的ASCII字符，就像其他字符和數字一樣。你只需要知道如何調用將在LCD屏幕上顯示的ASCII字符。

一、該方案所需材料

（1）Microchip的pic16f877單片機；
（2）16×2字符LCD；
（3）20MHz晶振；
（4）電源供應；
（5）面包板或設計PCB（印刷電路板）；
（6）電位器/可變電阻器（用于設置LCD對比度）。

如果你是單片機和LCD領域的新手，并且不了解LCD引腳輸出，LCD的工作原理和內部結構，那么請閱讀以下教程。他們會讓你了解16×2 LCD的工作原理。將學習如何在LCD上顯示字符？命令和發送到LCD的數據之間的區別？它還將說明如何在4位和8位模式下使用LCD。

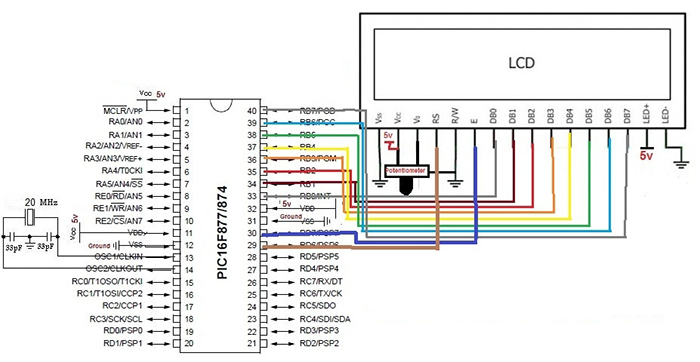

該項目的電路圖如下。pic16f877單片機的端口B與16×2 LCD的數據引腳連接。這意味著端口B用于將命令和數據發送到16×2 LCD。使用端口D的各個位提供LCD控制信號（讀/寫，使能，寄存器選擇）。所有其他連接均為對單片機和LCD施加+5伏特的正常連接。你可以看到下面給出的電路圖。Rs（寄存器選擇）連接到端口D的引腳6。En（啟用）連接到端口D的針腳＃7。讀/寫引腳接地。由于我們將R/W引腳接地，因此Lcd始終保持寫狀態。

在代碼部分，我首先包含頭文件htc.h。如果你使用的是高科技C編譯器，則始終包含此庫，則此庫必須包含在將要使用高科技c編譯器進行編譯的每個項目中。它包含編譯器指令等。然后定義振蕩器的頻率為20 MHz。然后定義端口D的各個引腳。這些引腳用于向LCD提供控制信號。delay（）函數用于在必要時生成一些任意延遲。lcdcmd（）函數正在通過控制信號向lcd發送命令。display（）函數正在使用控制信號將數據發送到LCD。lcdint（）函數正在初始化我們的lcd（8位模式，顯示為開，光標關閉等）。

在主要功能中，有兩個指令正在調用ascii字符。指令i = j/10; 其中j是integer（int），而i是character（char）?，F(xiàn)在，當我們將兩個整數相除并將結果保存在character（char）變量中時。結果以ascii格式存儲。由于j為0并用0除以10得到0。所以i包含0，ASCII值為零。

ASCII字符0存在于地址0x30。要轉到地址0x00，請從0x30取反0x30。指令i = i-0x30; 在做同樣的工作。在執行i = i-0x30之后，我首先包含0x30，而我包含0x00。因此，我們處于ASCII字符的起始地址?，F(xiàn)在將地址一一遞增，并在LCD屏幕上顯示與該地址關聯的ascii字符。

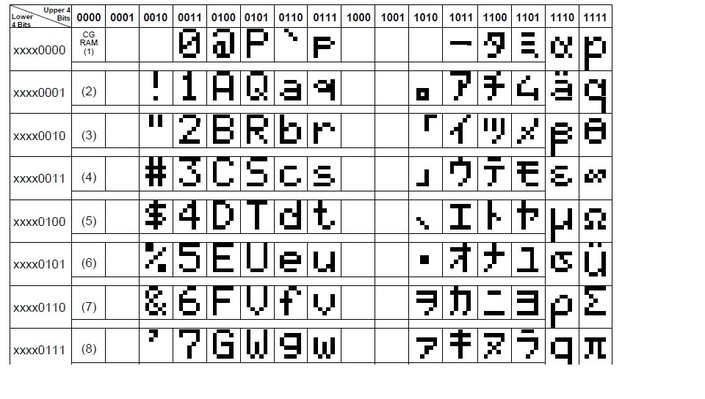

值得注意的是，HD44780控制器的ASCII字符與標準ASCII字符不同。HD44780控制器包含右側給出的格式的ASCII字符。一些地址也無效。因此，當你在LCD屏幕上看到如下所示的字符時，請不要感到困惑。

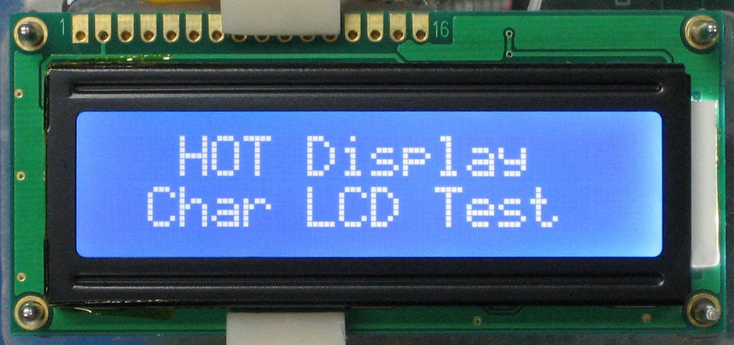

RAM的16×2 LCD的總位數是256。所以我決定全部顯示。它包含ASCII、數字、字母和中文。如果地址無效，這些地址在LCD屏幕上將不會顯示任何內容。

二、源代碼部分

#include <htc.h>
#define _XTAL_FREQ 20000000    //Oscillator frequency
#define en RD7                 //Lcd Controlling Pins
#define rs RD6
#define rw RD5

void delay(unsigned int time)  //Time delay function
{
unsigned int i,j;
for(i=0;i< time;i++)
for(j=0;j< 5;j++);
}

             //Function for sending values to the command register of LCD
void lcdcmd(unsigned char value)
{
PORTB=value;
rs= 0;           //register select-rs
rw = 0;          //read-write-rd
en = 1;          //enable-e
delay(50);
en=0;            //enable-e
delay(50);

}
             //Function for sending values to the data register of LCD
void display(unsigned char value)
{
PORTB=value;
rs= 1;       //register select-rs
rw= 0;       //read-write-rd
en= 1;       //enable-e
delay(500);
en=0;        //enable-e
delay(50);

}
             //function to initialize the registers and pins of LCD
             //always use with every lcd of hitachi
void lcdint(void)
{
TRISB=0x00;    //Port 1 is used as output port
TRISD5=0;      //Lcd Controlling pins as output
TRISD6=0;
TRISD7=0;
delay(15000);
display(0x30);
delay(4500);
display(0x30);
delay(300);
display(0x30);
delay(650);
lcdcmd(0x38);
delay(50);
lcdcmd(0x0C);
delay(50);
lcdcmd(0x01);
delay(50);
lcdcmd(0x06);
delay(50);
lcdcmd(0x80);
delay(50);
}

void main()
{
char i;
unsigned int j,k;
j=0;k=0;
i=j/10;
i=i-0x30;
lcdint();

while(j!=255){
display(i);
j++;i++;k++;

if(k==15){         //Displaying characters on first line of lcd
lcdcmd(0xC0);
}

if(k==31){        //Displaying characters on second line of lcd
lcdcmd(0x80);
k=0;
lcdcmd(0x01);     //Clear Lcd
}

delay(12000);
}//End While

}
