在本文中，英銳恩單片機開發工程師們分享了使用PIC單片機開發的汽車電池電壓監控器單片機方案，它可作為汽車電池及其充電系統的電子電壓監控系統。只需插入汽車的車載插座，便可在七段LED顯示器上顯示電池端子兩端的瞬時輸出電壓。

該汽車電池電壓監控器單片機方案使用Microchip的PIC16F1827是該方案的主控芯片，它使用內置的固定參考電壓（FVR）模塊來實現電池電壓的非常精確的A/D轉換。

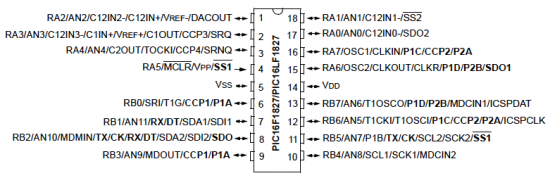

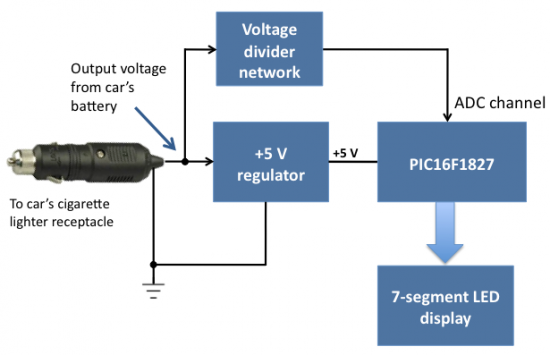

汽車電池電壓監控器單片機方案原理和框圖

正如上文所說的，這個方案只是關于制造一個精確的數字電壓表，該電壓表插入汽車的點煙器插座，并顯示電池端子兩端的瞬時電壓。關閉發動機時，此設備測得的電壓就是電池的實際輸出電壓。但是，如果引擎已啟動或汽車正在行駛，它實際上會測量來自汽車充電系統（交流發電機+整流器）的電池兩端的充電電壓。

PIC16F1827單片機電路的+ 5V電源使用穩壓器IC（例如LM7805）從汽車的電池輸出電壓（通常為+ 12V）獲得。電池端子電壓通過PIC16F1827的ADC通道測量。選擇PIC16F1827內部的FVR模塊可得出4.096 V的穩定正基準電壓，以實現精確的A/D轉換。在饋入ADC通道之前，使用分壓器網絡將電池輸出電壓縮小至參考電壓以下。測量的瞬時電池電壓顯示在4位七段式LED顯示屏上。

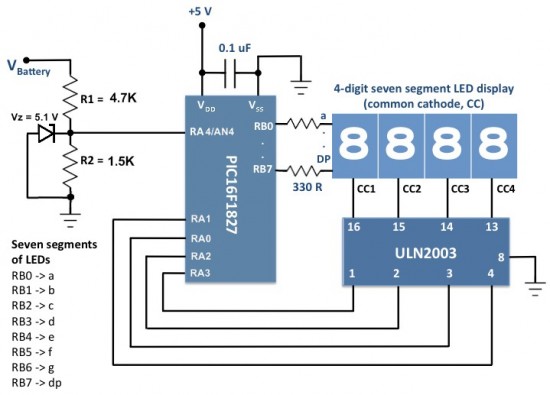

該方案的電路圖如下所示。PIC16F1827單片機使用AN4 ADC通道來測量汽車電池端子之間的電壓。ADC輸入通道上的R1和R2電阻創建一個簡單的分壓器網絡，以按比例縮小電池正端的輸入電壓。AN4的最大可測量輸入電壓為4.096 V（通過內部4.096 V參考電壓進行A/D轉換來限制）。因此，可以通過以下等式獲得在沒有A/D飽和的情況下可以測量的最大輸入電壓（V Battery），

4.096 V = R2 * V電池 /（R1+R2）或 V電池=16.93V。

只需降低R2的值即可增加輸入電壓的范圍。5.1 V齊納二極管與R2并聯放置，以防止單片機ADC通道上的電壓超過5.1V。否則，任何意外的高輸入電壓都可能永久損壞單片機端口。

測得的電壓顯示在4位七段LED顯示屏上（共陰極）。七個段和小數點（DP）通過PIC16F1827的PORTB驅動。單片機使用內部時鐘源以500 KHz運行。ULN2003達林頓陣列為七個分段LED模塊的每個公共陰極提供電流吸收器。

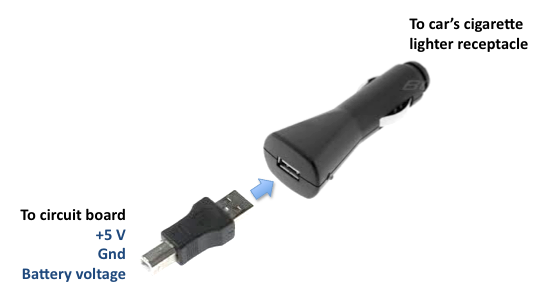

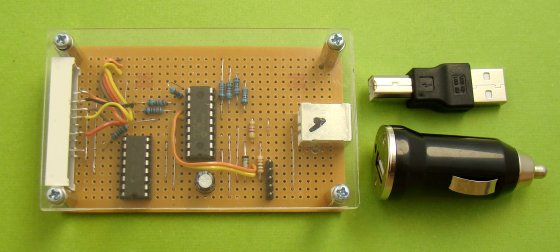

我們可以使用LM7805穩壓器IC從汽車的車載插座（12 V輸出）獲得+5 V穩壓電源。此外，你也可以使用USB車載充電器來實現此目的。USB端口具有4個引腳（+5 V，D +，D-和Gnd）。在車載充電器中，D +和D-引腳無用。因此，我打開了USB車載充電器，將輸出D +引腳與電路的其余部分?jǐn)嚅_(kāi)，然后將其重新連接至電池的+12 V輸入。現在，我們?cè)谲囕d充電器的USB端口引腳中具有+5 V，Gnd，電池端子電壓和D-。然后，我使用USB-A公對B公適配器將這些信號線連接到單片機電路板上。

該方案的固件是在mikroC Pro中為PIC編譯器開發的。下面描述了從10位ADC輸出（數字，DN）獲得輸入電壓的公式。

V電池 = V ADC，IN *（R1 + R2/R2）= 4.13 * V ADC，IN

ADC的分辨率= 4.096/1024 = 4 mV/DN

V ADC，IN = DN * 4（mV）=> V電池 = 4.13 * 4 * DN（mV）= 0.0165 * DN（V）

使用內部基準電壓進行A/D轉換需要配置FVRCON和ADCON1寄存器。用于PIC編譯器的  mikroC Pro提供了一個用于A/D轉換的庫，但是默認情況下它使用電源電壓V DD作為轉換的正參考。因此，mikroC Pro for PIC的內置ADC庫對于我們的情況沒有用，我們需要編寫自己的ADC子程序。源代碼如下：

汽車電池電壓監控器單片機方案源碼.zip
