燃油熱水爐與燃煤鍋爐相比具有熱效率高、污染小、自動化程度高等優點，正在逐步取代城市中的燃煤生活鍋爐。本文介紹的控制器以PIC16C57單片機為核心構成，采用EEPROM，不怕掉電，永久保存用戶程序，并可隨時更改。系統時鐘采用專用時鐘芯片，因此抗干擾能力強，功能完善。本控制器已經過數年的實用檢驗，具有很高的可靠性。

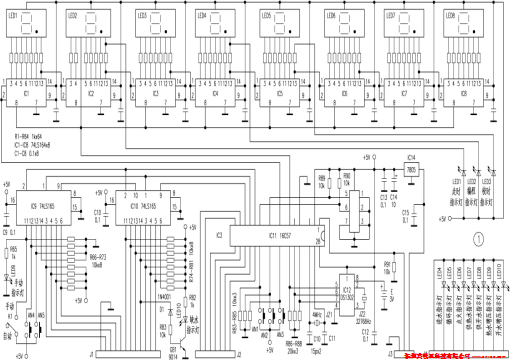

　　本控制器由兩塊印板組成，圖1為CPU板，圖2為輸入輸出板。圖1以PIC16C57單片機為核心，用IC1～I(xiàn)C8對CPU串行輸出的顯示碼進行串－并轉換，并帶動LED1～LED8顯示數字。LED1在走時狀態下顯示星期，在編程狀態下顯示定時編號，LED2～LED5顯示時鐘，LED6～LED8顯示溫度，IC9～I(xiàn)C10用來并－串轉換擴展輸入口，IC13為EEPROM用來儲存用戶程序，IC12是時鐘日歷芯片，在這里僅用了星期、時和分。圖2為輸入輸出板，MK1是專為熱水、開水水位檢測設計的模塊，與冷水不同的是熱水的水蒸氣會在水位探極固定板上凝水，而產生誤動作，MK1既能保證有足夠的靈敏度又不受水蒸氣凝水的影響，水位信號經IC15～I(xiàn)C21光隔離后送入CPU。MK2為測溫模塊，將溫度進行A/D轉換后串行送入CPU。接線端子X1～X4和X7接兩個電接點壓力表，用來根據用戶設的壓力范圍自動控制兩個增壓泵的開停，增壓泵是爐子位于低處而要往樓上送水時才用。X5～X6接到燃燒機故障輸出端，點火失敗后，控制器停機并報警。

　控制器的工作過程如下：系統上電復位后，如時鐘還未運行，應首先校時，同時按下AN1和AN3即可進入校時狀態，此時LED11滅，LED13亮，按動AN1和AN2可設定星期、時和分。接著輸入用戶程序，同時按下AN1和AN2即可進入編程狀態，此時LED11滅，LED12亮?？刂破鞴ぷ鞒绦虬粗苎h(huán)，可設定一周內每一天的開停，每天可設5個不同的工作程序。首先設定一周內哪天工作哪天停機，然后設定每一天的工作程序，每一個工作程序包括開機時間、燒水的溫度、關機時間。規定溫度設定在90℃以下，執行燒熱水程序；設定在90℃以上，100℃以下，執行燒開水程序；設定在100℃以上執行燒蒸汽程序。按動AN1和AN2，即可設定開機時間和溫度，設定關機時間時，把溫度值設定為“OFF”即可。按此一直設定完5個工作程序，如用不完5個工作程序，其余的應把溫度值全部設為“OFF”。最后按一下AN3，LED12滅，LED11亮，回到正常工作狀態。只要定時時間一到，即自動開機工作，并執行相應的工作程序。K1為手動/自動轉換開關，手動操作是為了方便在所設定的工作程序以外，臨時要開機燒水而設置的。合上K1，LED9亮，進入手動操作狀態。這時按AN4可設定燒水的溫度，然后按一下AN5，爐子即按照所設定的溫度自動工作。如要關機，把K1撥到自動位置即可。手動/自動狀態可隨時切換，兩種狀態的工作程序互不影響。
　　熱水爐主要由爐主體和貯水池構成，兩者通過循環泵和管道連接，貯水池和循環泵只在燒熱水時使用，因此工作程序分為三種。燒熱水時，只要貯水池的水位高于水池缺水位置，循環泵即工作，爐體水位高于爐體缺水位燃燒機即工作，只要水池水位不到高水位位置，進水閥就一直打開。當爐體水位低于缺水水位時，燃燒機停機，水池水位低于缺水時，循環泵停止。當水溫到達設定值時，燃燒機停機，熱水閥打開，延時數秒后，熱水增壓泵起動，水位隨著用水而降低至低水位時進水閥打開，因冷水的加入，水溫降低到溫度下限時，燃燒機又重新起動，如此循環到該工作程序結束。燒開水工作程序與燒熱水不同，

循環泵貯水池不參與工作，只用爐主體燒開水。當水位超過爐體缺水探極時，燃燒機即起動。水燒開后燃燒機停機，開水閥打開，稍后開水增壓泵起動。在該工程程序結束前，只要爐體水位高于缺水位置，燃燒機會根據水溫變化而開停，保持開水溫度不低于85℃，當開水放至低于開水放完水位時，不管工作程序結束與否，都將自動關機。燒蒸汽工作程序與燒開水類似，只是水開后，開水不打開，只要水位不低于爐體缺水位置，燃燒機就不停機。當水低于缺水位置時，進水閥又打開，如此循環至工作程序結束。

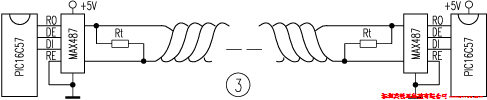

　　燃油熱水爐在大多數情況下都是安裝在樓頂上，這樣可以免去增壓送水部分，這時為了在樓下方便操作和準確了解樓頂上爐子的工作狀況，可在圖1、圖2電路的基礎上稍作改動，用兩片單片機加上兩片MAX487，如圖3所示，組成主從結構。主機裝在樓下，從機裝在樓頂，通過由兩片MAX487組成的RS－485接口，用一根雙絞線即可雙向傳輸控制指令和數據，很方便地實現遙控操作。MAX487為差分平衡型RS－485標準通訊接口電路，具有很強的抗共模干擾能力，通訊距離可達1200米。
