繼電器是自動控制電路中必不可少的元件，它是一種電動開關，通常由線圈和電磁鐵組成。線圈由直流電壓供電，主要起到低壓控制高壓的作用。在本文中，英銳恩單片機開發工程師將以5V繼電器為例，介紹引腳配置、5V繼電器的操作以及反激二極管在5V繼電器中的重要性。

5V繼電器模塊的引腳配置

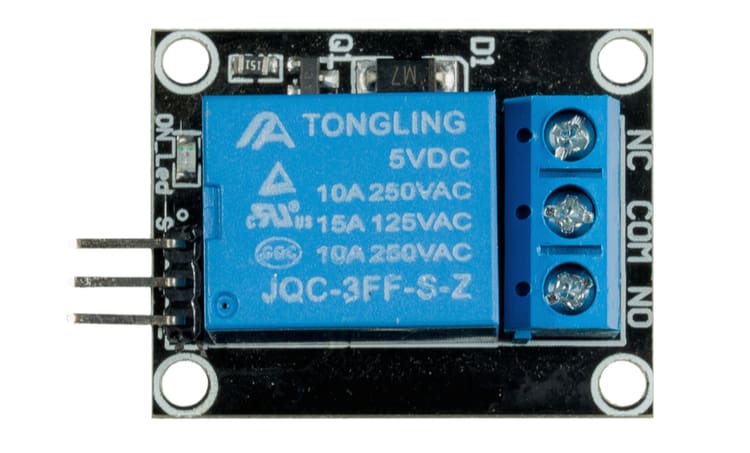

大多數繼電器模塊都帶有常見的五個引腳。通電時充當電磁體的感應線圈的末端對應于引腳1和引腳 2。其他三個引腳是公共 (COM)、常閉 (NC) 和常開 (NO)。通常，公共端連接到電流進入負載的負載端。根據應用，負載的另一端連接到常閉或常開引腳。

下面讓我們來看看5V繼電器一般是如何工作的。

5V繼電器的操作

在5V繼電器的情況下，線圈電壓必須為5V。在5V繼電器中，引腳1連接到5V直流電源的正極，引腳2通過控制開關連接到負極或地。這個控制開關可以是晶體管、微控制器或任何執行開關操作的東西。線圈只有在控制開關閉合時才通電，因此通過控制開關可以控制繼電器動作。

考慮一個連接到5V電源的5V繼電器，其控制開關保持打開狀態。讓5V繼電器的輸出端處于常開配置。負載在常開配置中保持?jǐn)嚅_(kāi)連接。當通過觸發控制使線圈通電時，繼電器打開，電流開始在負載中從 COM 流向 NO。當繼電器配置為常閉配置時，負載始終保持連接。施加控制觸發器后，繼電器關閉，停止電流流動，并斷開負載。

繼電器線圈斷電會發生什么？

當繼電器線圈通電時，電流開始流過線圈。通過線圈的電流的穩態值取決于直流電阻。線圈中的電流產生磁場。當線圈斷電時，磁場突然崩潰。磁場的變化在線圈中產生反電動勢（反電動勢）。

繼電器線圈斷電和反電動勢通過以下方式影響繼電器電路：

（1）產生的反電動勢可能對用于控制繼電器操作的電子驅動器有害。產生的電壓可能大到足以在控制開關觸點中引起電弧，并會縮短開關壽命。
（2）電壓尖峰可能引發輻射，產生的電磁干擾會干擾附近電子設備的運行。

為了保護開關晶體管或單片機和相鄰電子設備免受干擾的影響，有必要抑制繼電器線圈中產生的反電動勢并以受控方式耗散存儲的能量?？梢允褂美^電器電路中的反激二極管來做到這一點。

反激二極管和線圈抑制

繼電器中最常見的線圈抑制技術是將反激二極管與繼電器線圈并聯。二極管的陰極連接到+5V DC，陽極連接到接地的繼電器線圈端。連接在繼電器線圈上的二極管稱為反激二極管或續流二極管。

當線圈通電時，反激二極管反向偏置，對繼電器動作不起作用。反激二極管由線圈斷電期間產生的反電動勢正向偏置。在線圈斷電期間，反激二極管導通并抑制繼電器線圈中產生的反電動勢。

如何選擇反激二極管？

反激二極管的選擇非常重要，因?yàn)樗鼤?huì)影響繼電器電路中其他組件的壽命。反激二極管的選擇取決于通電繼電器線圈中的工作電壓和工作電流。

對于5V繼電器，反激二極管的反向電壓額定值至少應為線圈電壓或工作電壓。通常，選擇反激二極管以便在反向電壓額定值上有足夠的儲備。反激二極管的額定電流至少應為線圈電流或工作電流。在選擇反激二極管時，保留電流額定值。
